19"rozvaděč jednodílný 9U/400mm FLAT-PACK skl.dv.

Podrobný popis

Upozornění:
Pokud zboží převezmete od přepravce bez výhrady,
není možná jakákoliv pozdější reklamace z důvodu
fyzického poškození zboží.

UPOZORNĚNÍ: Obrázky jsou pouze ilustrační!

Triton
FLATPACK - Delta X

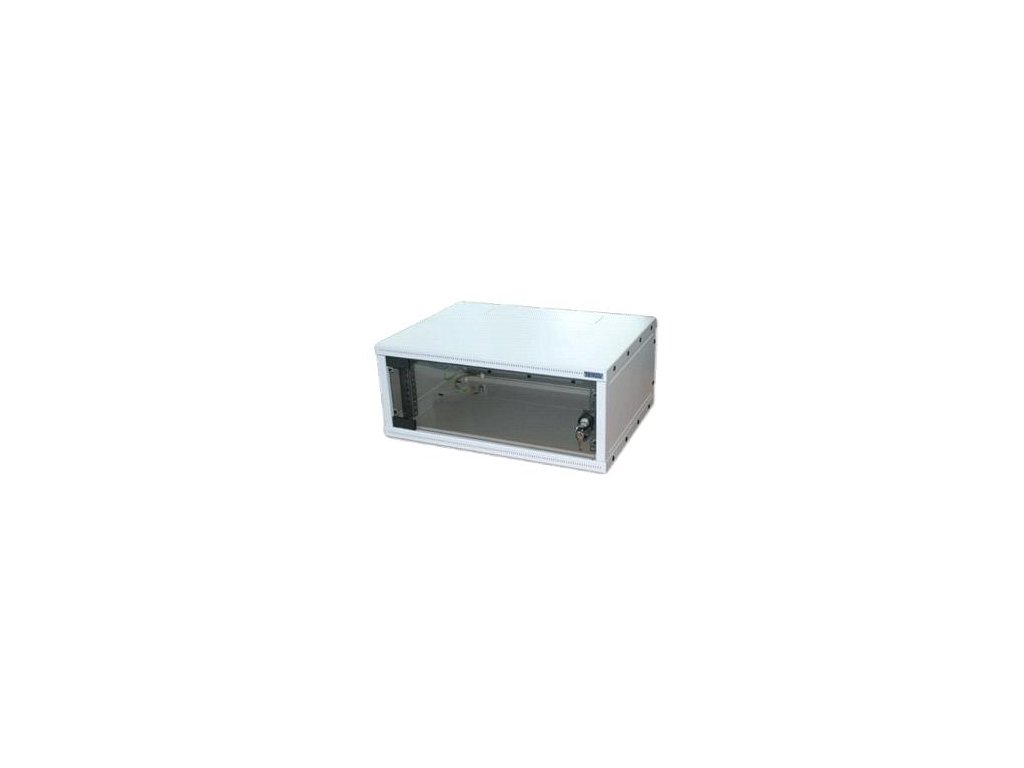

Nástěnný rozvaděč Delta X je představitelem koncepce Flat-Pack, což je rozebíratelný rozvaděč dodávaný v nesmontovaném stavu. Díky unikátní konstrukci je montáž Delty X otázkou několika minut a nevyžaduje takřka žádné nástroje. Pro spojení jednotlivých částí je použito plastových zásuvných trnů. 19" vertikální lišty jsou hloubkově nastavitelné v předem určených pozicích a jsou k tělu rozvaděče uchyceny šrouby. Rozvaděč je 400 mm hluboký a vyrábí se ve výškách 4, 6, 9 a 12U. Nosnost všech modelů je shodně 25kg. Kabelové vstupy jsou připraveny na horní a spodní straně rozvaděče, další je uprostřed zadní stěny. Všechny kovové části rozvaděče jsou vzájemně propojeny a uzemněny. Tyto rozvaděče se dodávají pouze ve verzi s celoskleněnými dveřmi se zámkem. Dveře je možné namontovat pro otvírání vpravo nebo vlevo. Kabelové vstupy jsou připraveny na horní a spodní straně rozvaděče, další je uprostřed zadní stěny. Každý kabelový vstup je zaslepen vylamovací záslepkou typu ?break-out?, která může být snadno vylomena například šroubovákem. Pro spojování jednotlivých částí rozvaděče jsou použity plastové zásuvné trny. Montáž rozvaděče je otázkou několika minut a nevyžaduje téměř žádné nástroje.

Rozměry RXA-09-AS4

A = 463 mm
B = 412 mm
C = 505 mm
D = 550 mm
E = 400 mm
R1 = 412 mm
R2 = 435 mm

Váha NETTO: 15,1 kg
Váha BRUTTO: 15,4 kg
Maximální zatížení: 25 kg


Příbaly:
- Čepice AS4 2x
- Bočnice (04U, 06U, 09U) 2x
- Zadní kryt (04U, 06U, 09U) 1x
- Vertikální lišta (04U, 06U, 09U) 2x
- Dveře celoskleněné (04U, 06U, 09U) 1x
- Zámek (Pryžová podložka 2x + pl. úchyt + smontovaný zámek) 1x
- Pant (závěs čípkový - pár 1x) 2x
- Etiketa TÜV 1x
- Štítek plochý "TRITON" 1x
- Hologram Optaglio 1x
- Matice M8: DIN 934 1x
- Matice M5 s integrovanou vějířovou podložkou 3x
- Podložka vějířová 8,4 Zn, DIN 6798 A/VZ 2x
- Šroub závitotvářecí DIN7500C Zn., válc. hl. THORX M5x12 4x
- Plastová příchytka 30x
- Zemnící kabel 27 autokonektor: ZK-27k M5 (oko-konektor) 3x
- Zemnící kabel 32: ZK-32M5 (oko-oko) 1x

Materiál:
- Bezpečnostní kalené sklo tl. 5 mm
- Ocelový plech
