Nové řešení z produkce renomovaného českého výrobce JIROUS - dvoupolarizační panelovou anténu umožňující duplexní datové přenosy.

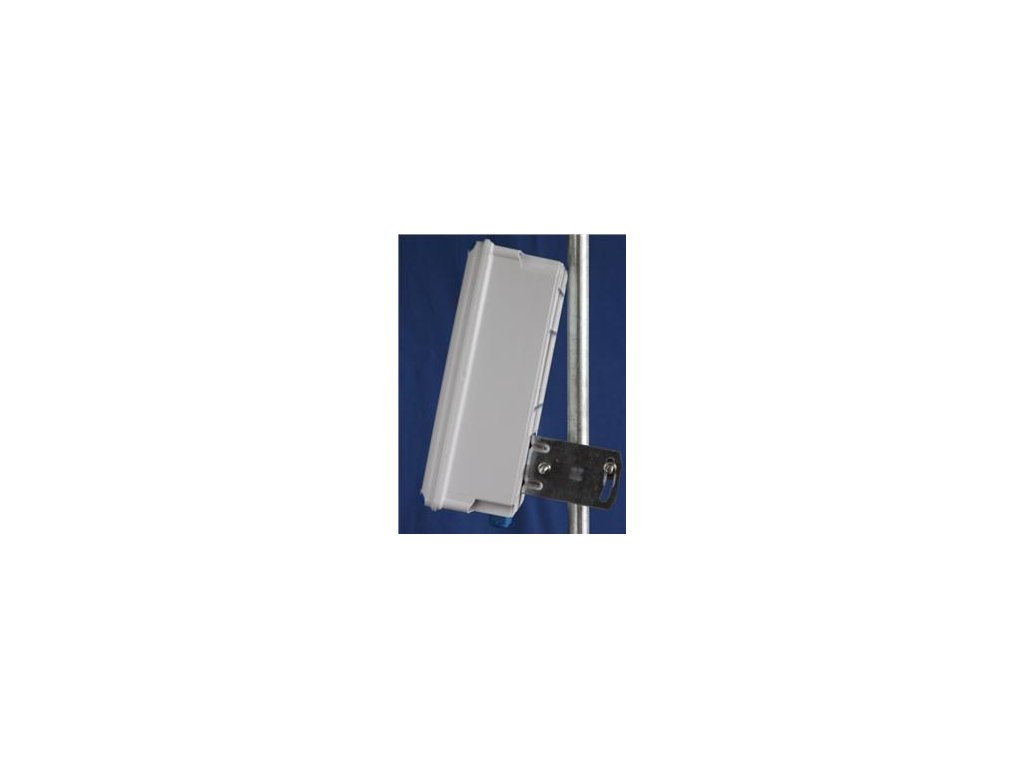

GentleBox JC-320 je 20dB úzce směrová anténa integrovaná v outdoor boxu pro venkovní montáž s libovolným aktivním prvkem.

Integrovaná 5GHz anténa s binomickým rozložením amplitudy pro optimální potlačení rušení, dodávka včetně kabelové průchodky, distančních šroubků pro uchycení boardu a polohovacího držáku na stožár/konzoli a integrovaného pigtailu s UFL konektorem.


Frekvenční rozsah 4,9 - 6,1 GHz
Zisk 5,45-5,85 GHz 20 dBi ±0,5
PSV ? 1,8
Vyzařovací úhel -3dB H rovina 10°- 11° / V rovina 18°- 20°
Předozadní poměr ? 35 dB
Polarizace duální H a V
Konektor na kabelu UFL
Izolace mezi konektory ? 43 dB
Materiál UV stabilizovaný plast ABS, Polyamid
Montáž na stožár o 27 - 74 mm
Předlisované otvory pro celkem 8 kabelových průchodek (4x Pg11,4x M20)
Vnější rozměry 326 x 326 x 113 mm
Vnitřní rozměry 309 x 309 x 88 mm
Instalace: dodávka včetně polohovacího držáku (elevace +/- 20°) na stožár/konzoli o průměru 27-74mm
Výstupy: 8 předlisovaných otvorů pro průchodky (4x PG11, 4x M20)

Součástí dodávky:
Neztratné bajonetové "šrouby" pro snadné uzavření GentleBOXu. - 4 ks
Speciální držák na stožár o 27 - 74 mm. - 1 ks
Kabelová průchodka M20 pro kabely o 4 - 10 mm, extra modrá kvalita. - 1 ks
Šrouby pro uchycení elektroniky + plastové distanční sloupky. - 8 + 8 ks
