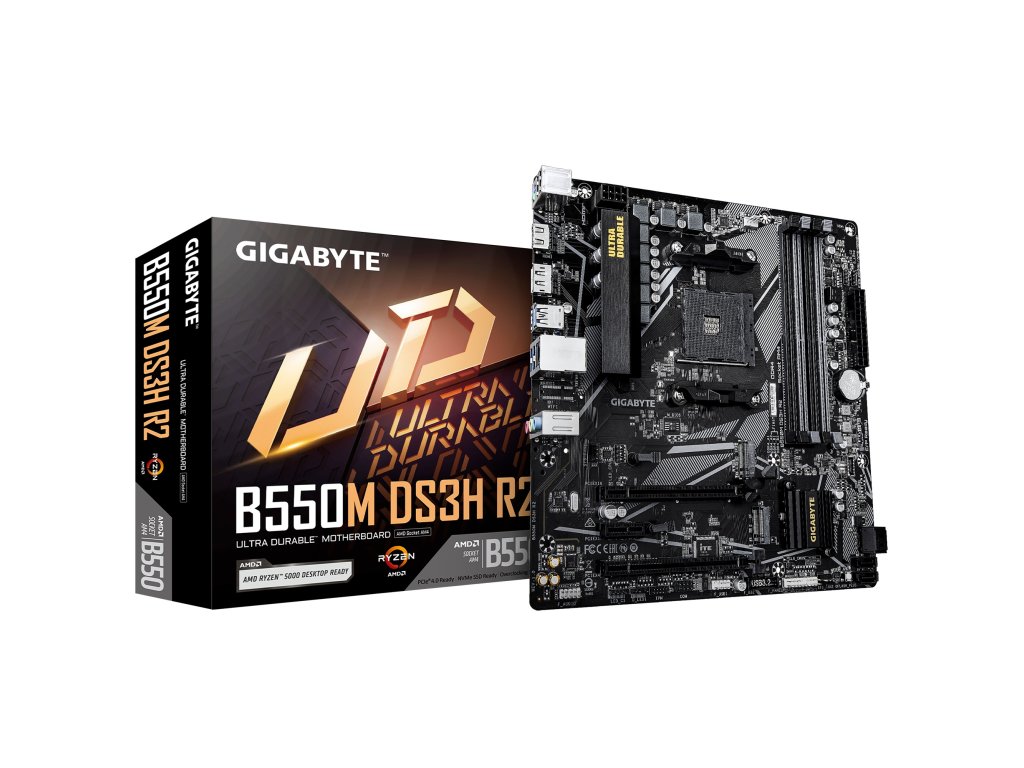

GIGABYTE B550M DS3H R2/AM4/mATX

Podrobný popis

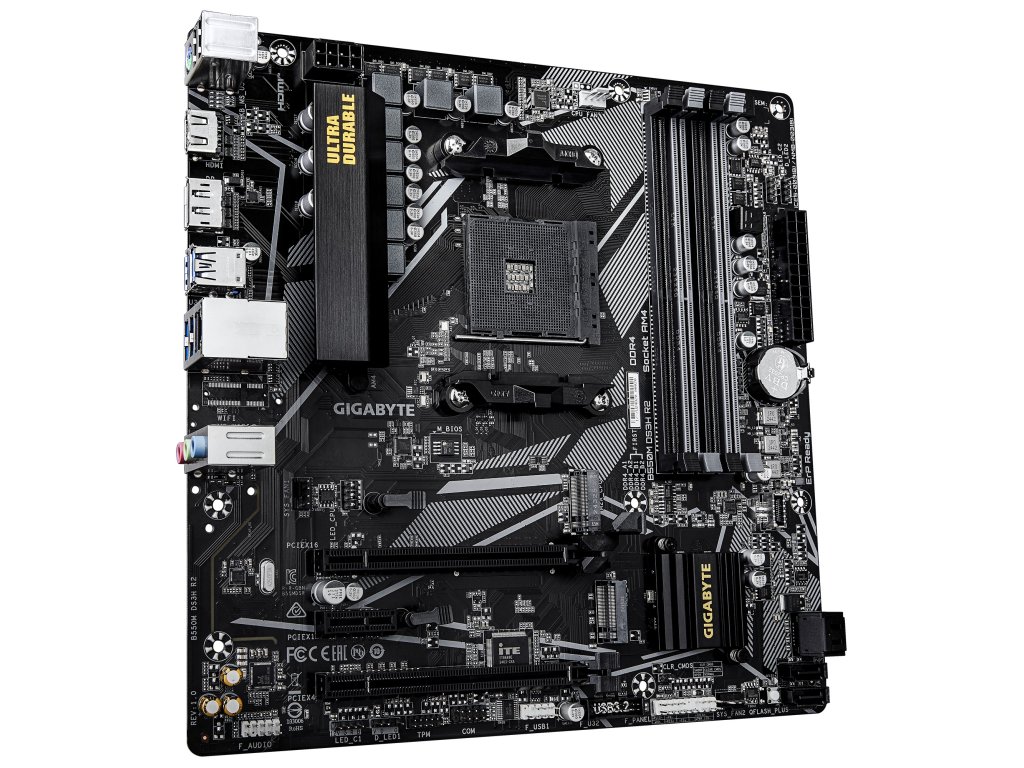

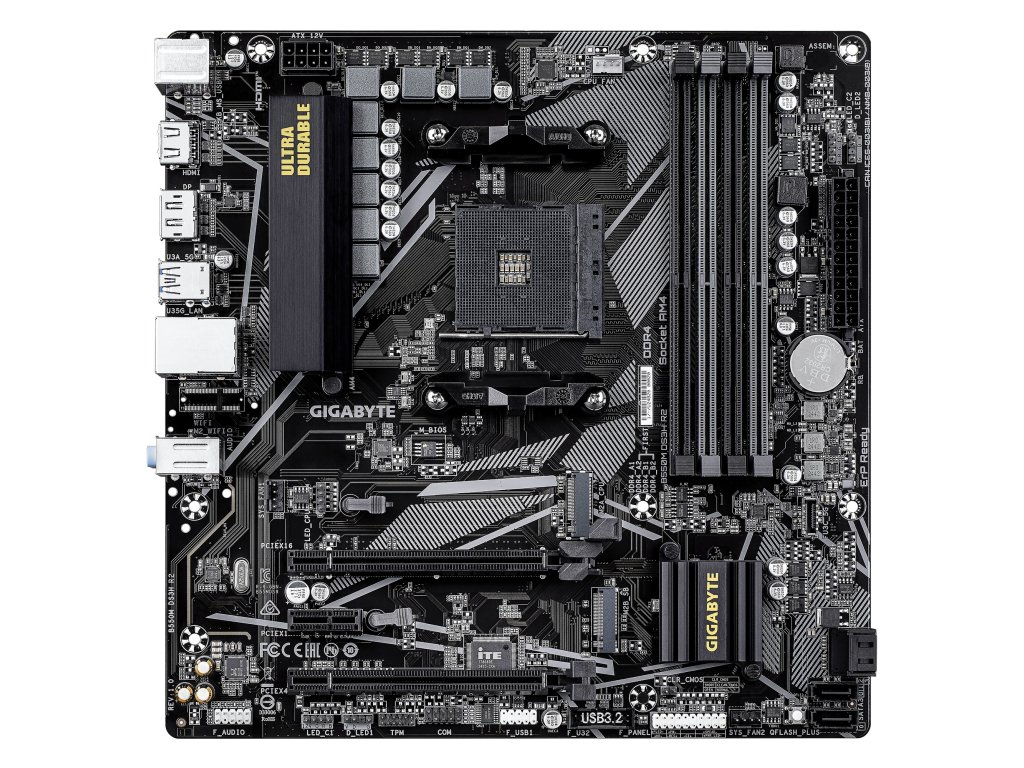

GIGABYTE B550M DS3H R2


*EZ-Latch

Chipset: AMD B550
Rozměrový formát: Micro ATX (244x244mm)
Podpora pro procesory: AMD Ryzen™ 5000 Series/Ryzen™ 5000 G-Series/Ryzen™ 4000 G-Series/Ryzen™ 4000 Series//Ryzen™ 3000 G-Series a Ryzen™ 3000 Series
Patice procesoru: AM4

Paměť:


*4x DIMM patice podporující až 128GB, DDR4 4733(OC)/4600(OC)/4400(OC)/4266(OC)/4133(OC)/4000(OC)/3866(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3200/2933/2667/2400/2133
*dvoukanálová architektura paměti
*podpora paměťových modulů ECC bez vyrovnávací paměti DIMM 1Rx8/2Rx8
*podpora paměťových modulů DIMM bez vyrovnávací paměti bez ECC 1Rx8/2Rx8/1Rx16
*podpora paměťových modulů Extreme Memory Profile (XMP)

Grafické výstupy: grafické specifikace se mohou lišit v závislosti na podpoře CPU (maximální sdílená paměť 16GB)


*1x DisplayPort 1.4
*1x HDMI® 2.1

Zvuková karta: kodek Realtek® ALC1220 (7.1 Surround Sound High Definition Audio)
Ethernet: Realtek® GbE LAN
WLAN + Bluetooth: ne

Rozšiřující sloty:


*1x PCI Express x16 (PCIEX16)
*1x PCI Express x16 (PCIEX4)
*1x PCI Express x1 (PCIEX1)

RAID řadič: podpora pro NVMe SSD a SATA RAID 0/1/10

Úložný prostor:
celkem podporuje 2 sloty M.2 a 4 porty SATA 6Gb/s


*1x M.2 (M2A_CPU), M key, typ 2280 SSD (podpora SATA a PCIe 4.0/3.0 x4/x2)
*1x M.2 (M2B_SB), M key, typ 2280 SSD (podpora SATA a PCIe 3.0 x2)
*4x port SATA 6Gb/s

USB:
Zadní USB (celkem 6 portů)


*4x USB 3.2 Gen 1
*2x USB 2.0/1.1

Přední USB (celkem 5 portů)


*1x konektor USB-C® s podporou USB 3.2 Gen 1
*1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1
*1x USB 2.0/1.1 header - podpora dalších 2 portů USB 2.0/1.1

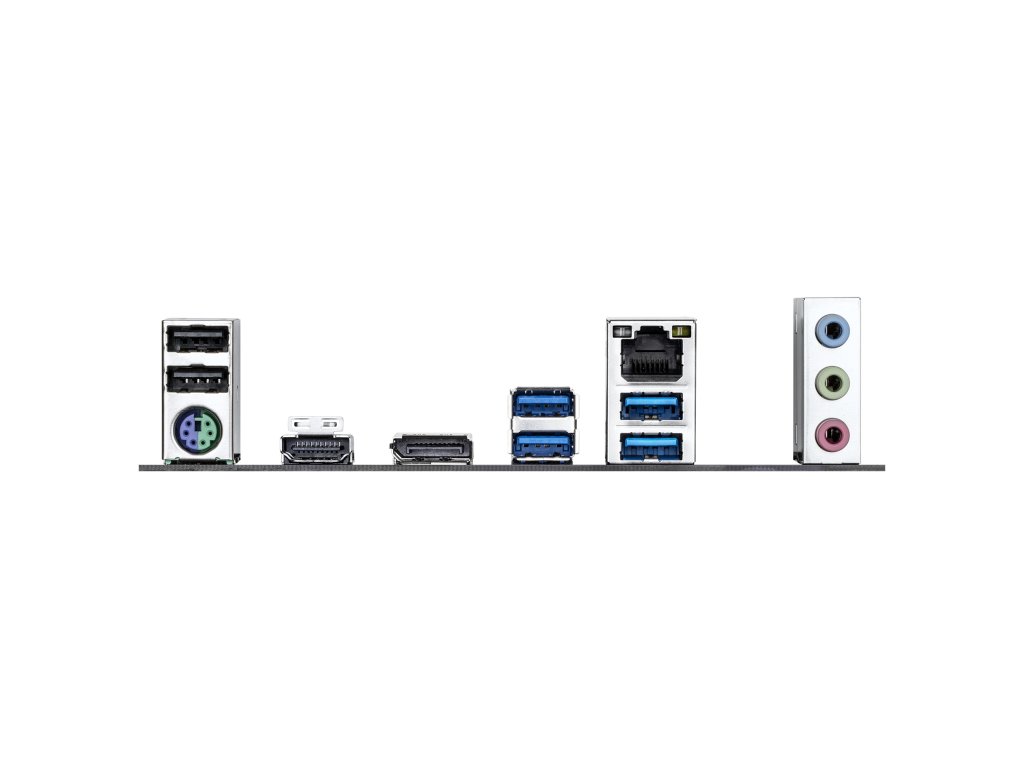

Porty na zadním panelu:


*1x PS/2 dělený pro klávesnici/myš
*1x DisplayPort
*1x HDMI
*4x USB 3.2 Gen 1
*2x USB 2.0/1.1
*1x RJ-45
*3x audio jack

Interní porty:
Napájení


*1x 24-pin ATX hlavní napájecí konektor
*1x 8-pin ATX 12V napájecí konektor

Související s ventilátorem a chlazením


*1x CPU fan header
*2x system fan headers
*1x CPU cooler LED strip/RGB LED strip header

Související s úložištěm


*2x M.2 slot (Key M)
*4x SATA 6Gb/s port

USB


*1x konektor USB-C® s podporou USB 3.2 Gen 1
*1x USB 3.2 Gen 1 header
*1x USB 2.0/1.1 header

Ostatní


*2x adresovatelný LED header
*2x RGB LED strip header
*1x front panel header
*1x front panel audio header
*1x Trusted Platform Module (TPM) header (2x 6pin, pouze pro modul GC-TPM2.0_S)
*1x serial port header
*1x Clear CMOS jumper
*1x tlačítko Q-Flash Plus

BIOS: 1x 128Mb flash, AMI UEFI BIOS, PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Odkaz na stránku výrobce: https://www.gigabyte.com/Motherboard/B550M-DS3H-R2#kf
