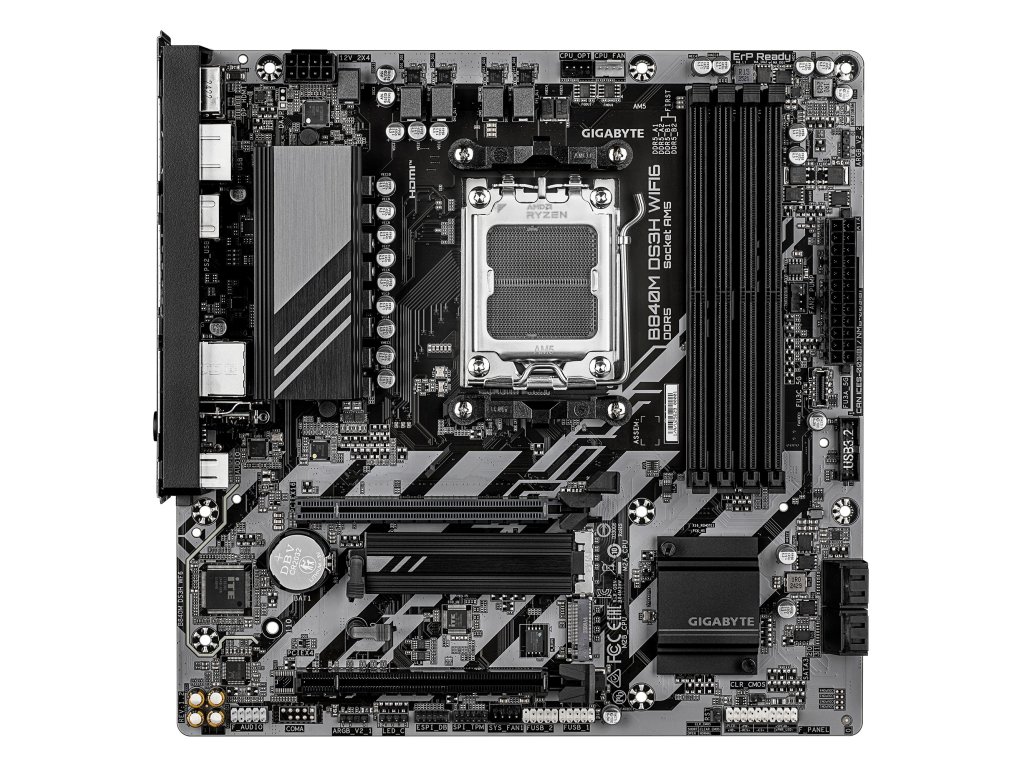

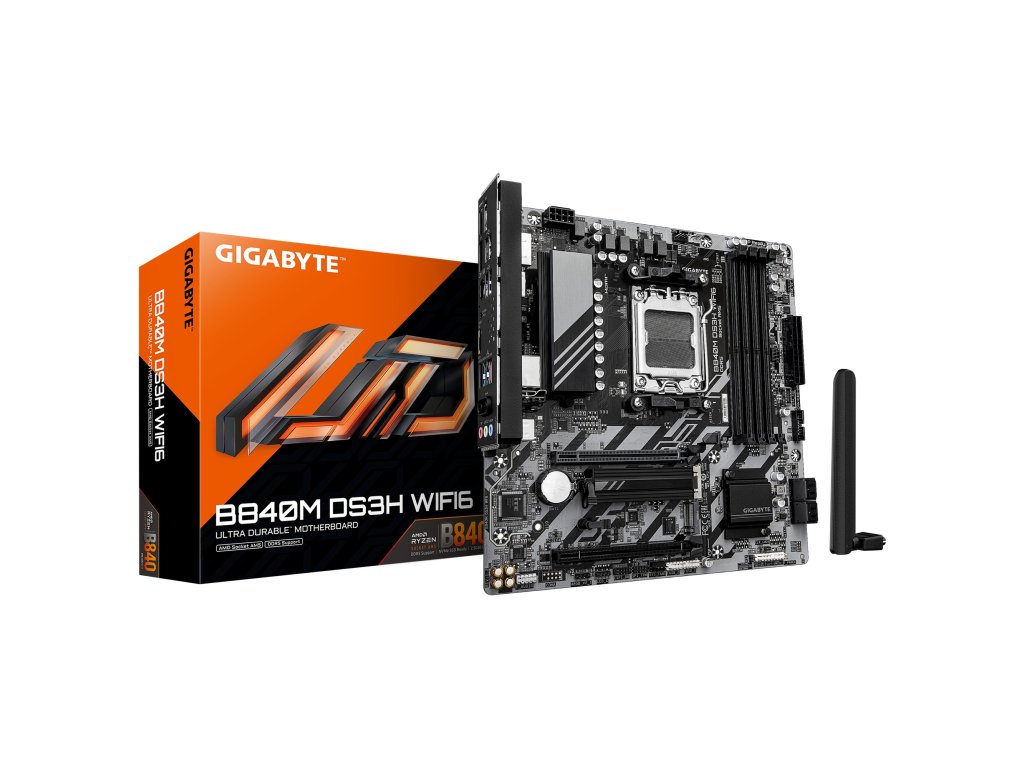

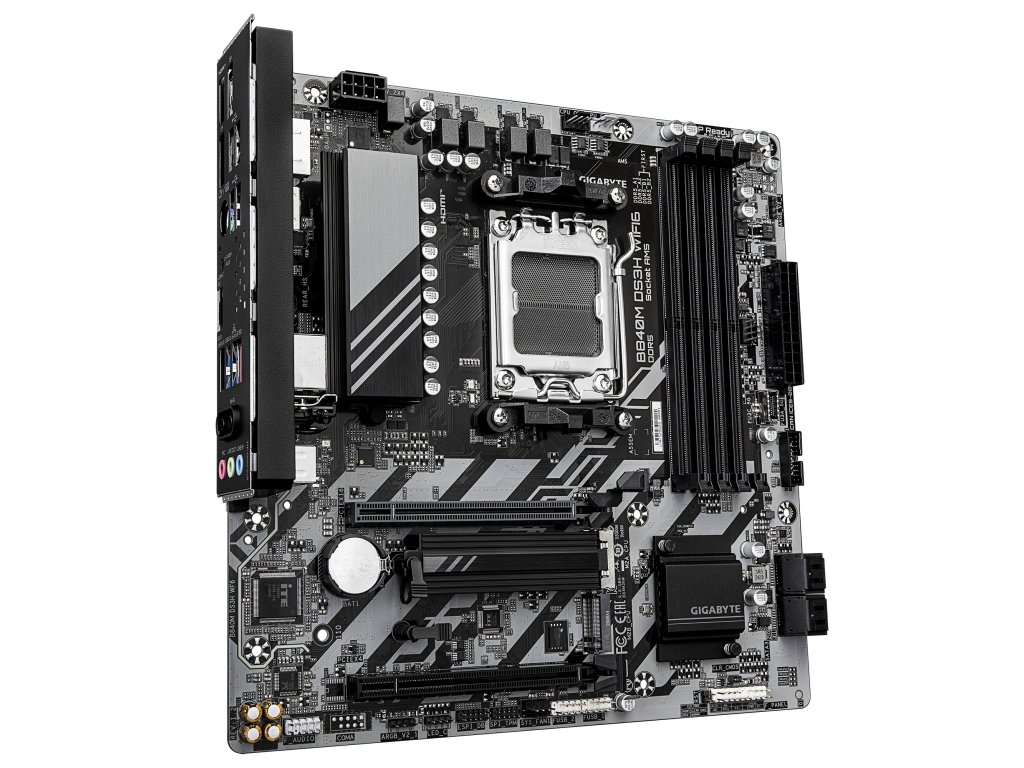

GIGABYTE B840M DS3H WIFI6/AM5/mATX

Podrobný popis

GIGABYTE B840M DS3H WIFI6

* D5 Bionic Corsa
* X3D Turbo Mode
* EZ-Latch
* WIFI EZ-Plug
* Friendly UI

Chipset: AMD B840
Rozměrový formát: Micro ATX (244x244mm)
Podpora pro procesory: AMD Ryzen™ řady 9000/8000/7000
Patice procesoru: AM5

Paměť:
* 4x DIMM patice podporující až 256GB, DDR5 8200(OC)/8000(OC)/7950(OC)/7900(OC)/7800(OC)/7600(OC)/7400(OC)/7200(OC)/7000(OC)/6800(OC)/6666(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5600(OC)/5200/4800/4400MT/s paměťové moduly bez ECC
* dvoukanálová architektura paměti
* podpora pro AMD EXtended Profiles for Overclocking (AMD EXPO™) a podpora paměťových modulů Extreme Memory Profile (XMP)

Grafické výstupy: grafické specifikace se mohou lišit v závislosti na podpoře CPU
* 1x HDMI 2.1
* 2x DisplayPort 1.4

Zvuková karta: kodek Realtek 7.1 Surround Sound High Definition Audio
Ethernet: Realtek® 2,5 GbE LAN
WLAN + Bluetooth: Realtek® Wi-Fi 6 RTL8851BE + BT v5.3
Rozšiřující sloty:
* 1x PCI Express x16 (PCIEX16)
* 1x PCI Express x16, podpora PCIe 3.0 x4 (PCIEX4)

RAID řadič: podpora pro RAID 0/1/(5)/10 pro úložná zařízení NVMe SSD a RAID 0/1/10 pro úložná zařízení SATA

Úložný prostor:
celkem podporuje 2 sloty M.2 a 4 porty SATA 6Gb/s
* 1x M.2 (M2A_CPU), Socket 3, M Key, typ 2580/2280 SSD PCIe 4.0 x4/x2
* 1x M.2 (M2B_CPU), Socket 3, M Key, typ 22110/2280 SSD PCIe 4.0 x4/x2
* 4x SATA 6Gb/s

USB:
Zadní USB (celkem 7 portů)
* 1x USB-C® s podporou USB 3.2 Gen 1
* 2x USB 3.2 Gen 1
* 4x USB 2.0/1.1

Přední USB (celkem 7 portů)
* 1x konektor USB-C® s podporou USB 3.2 Gen 1
* 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1
* 2x USB 2.0/1.1 header - podpora dalších 4 portů USB 2.0/1.1

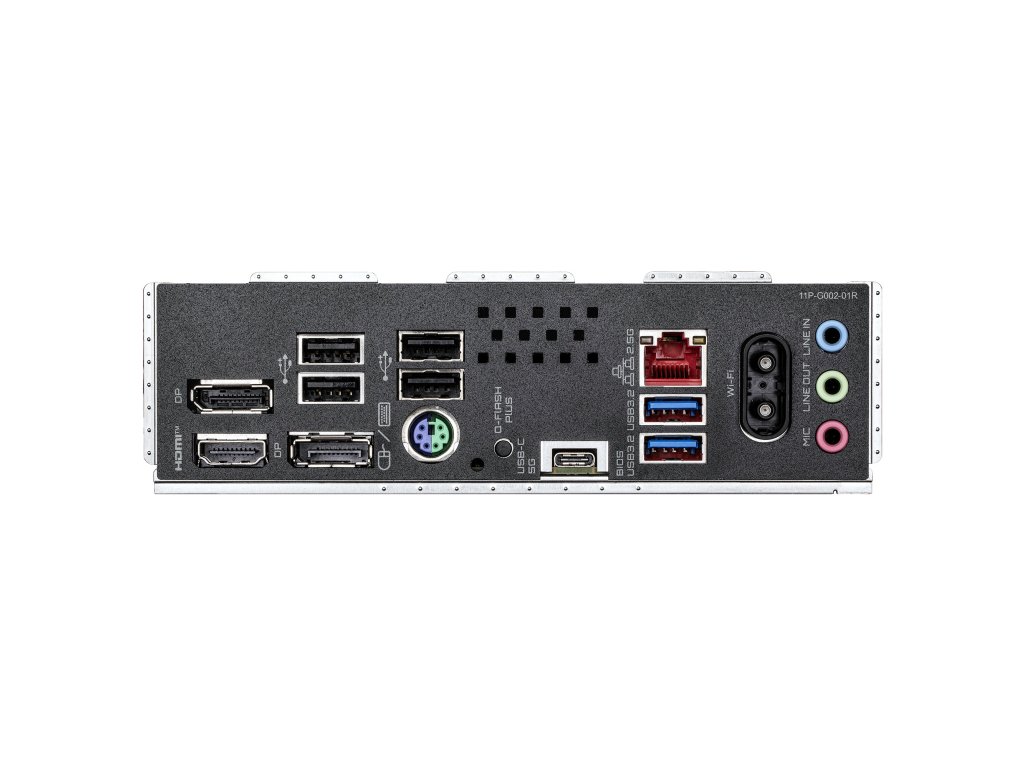

Porty na zadním panelu:
* 1x HDMI
* 2x DisplayPort
* 1x tlačítko Q-Flash Plus
* 1x PS/2 pro klávesnici/myš
* 1x USB-C® s podporou USB 3.2 Gen 1
* 2x USB 3.2 Gen 1
* 4x USB 2.0/1.1
* 2x anténní konektor (1T1R)
* 1x RJ-45
* 3x audio konektor

Interní porty:
Napájení
* 1x 24pin ATX hlavní napájecí konektor
* 1x 8pin ATX 12V napájecí konektor
Související s ventilátorem a chlazením
* 1x CPU fan header
* 1x CPU fan/water cooling pump header
* 1x system fan header
* 1x system fan/water cooling pump header
Související s úložištěm
* 2x M.2 slot (Key M)
* 4x SATA 6Gb/s port
USB
* 1x konektor USB-C® s podporou USB 3.2 Gen 1
* 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1
* 2x USB 2.0/1.1 header - podpora dalších 4 portů USB 2.0/1.1
Ostatní
* 2x adresovatelný RGB Gen2 LED strip header
* 1x RGB LED strip header
* 1x front panel header
* 1x front panel audio header
* 1x Trusted Platform Module header (pouze pro modul GC-TPM2.0 SPI V2)
* 1x reset jumper
* 1x Clear CMOS jumper

BIOS: 1x 256Mb flash, AMI UEFI BIOS (PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0)

Odkaz na stránku výrobce: https://www.gigabyte.com/Motherboard/B840M-DS3H-WIFI6-rev-12#kf
