MEANWELL NDR-480-24 Prům. nap. zdroj 24V 20A

Podrobný popis

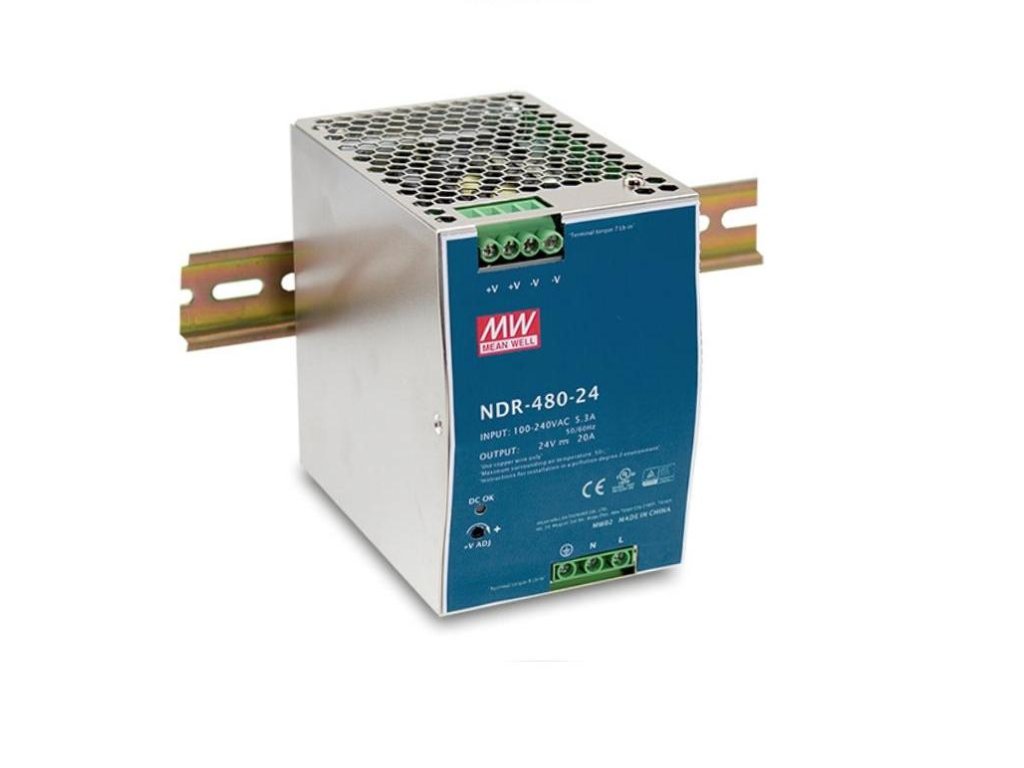

Průmyslový spínaný síťový zdroj na DIN lištu MEANWELL 24V 480W na DIN lištu.

Renomovaný výrobce průmyslových napájecích zdrojů MEAN WELL před časem inovoval modelovou řadu "DR" na novou typovou produkci s označením "NDR".
Mezi vlastnosti a funkce inovované produktové řady NDR patří:

• SLIM (úzký) design pro úsporu místa v racku
• Univerzální vstup (90~264VAC 127~370VDC)
• Přímá montáž na DIN lištu (TS-35/7.5, TS-35/15)
• Uzavřená konstrukce (ochrana proti dotyku)
• Atest vyhoření při 100% zatížení
• Vysoká účinnost (dle modelu, až 92,5%)
• Atest UL 508 (industrial control equipment)
• Ochrana proti přetížení pomocí proudového omezení (auto recovery)
• Integrované ochrany proti zkratu, přetížení, přepětí
• LED ukazatel pro DC OK


Funkce a vlastnosti:

Typ zdroje spínaný
Druh napájecího zdroje slim
Výkon 480W
Výstupní napětí 24V DC, 24...28V DC
Výstupní proud 20A
Napájecí napětí 90...264V AC, 127...370V DC
Elektrické připojení svorkovnice
Montáž DIN
Vnější rozměry 85.5 x 125.2 x 128.5mm
Hmotnost 1.5kg
Počet výstupů 1
Pracovní teplota -20...70°C
Ochrana proti přetížení, proti přehřátí, nárůst napětí, proti zkratu
Účinnost 92.5%
Vlastnosti zdrojů/měničů jmenovitých parametrů dosahuje při plném zatížení
Řada NDR-480
Rozměry podívejte se Doplňkové funkce:
aktivní PFC
signalizace správnosti výstupního napětí
Další informace
Hmotnost brutto: 1.51 kg

Aktivace teplotní ochrany u NDR typové série
Pro obnovu funkce je třeba zdroj vypnout a po chvilce zapnout, protože po návratu teploty do bezpečných mezí se výstupní napětí neobnoví, pokud zdroj není restartován.

Bezpečnostní upozornění:
• Montáž průmyslových zdrojů je nutné provádět jen při vypnutém napájecím napětí a smí ji provádět pouze osoba s patřičnou elektrotechnickou kvalifikací v souladu s dotčenými předpisy.
• Průmyslové napájecí zdroje jsou zařízeními I.třídy podle normy EN-60950, vždy musí být připojeny k energetické síti v které je jako ochrana proti úrazu elektrickým proudem použito uzemnění.
• Jakékoliv zásahy do zdroje smí provádět pouze autorizovaný servis, v opačném případě zaniká záruka a výrobce ani dodavatel nezodpovídá za případné škody na majetku a zdraví takovým zdrojem způsobených.
• Je nutné dodržet všechny výrobcem specifikované podmínky pro provoz (vstupní napětí, výkonové/proudové zatížení, relativní vlhkost bez kondenzace, teplotu, cirkulaci vzduchu pro chlazení, apod.)
