POE-PAN12, 12-portový pasivní POE panel

Podrobný popis

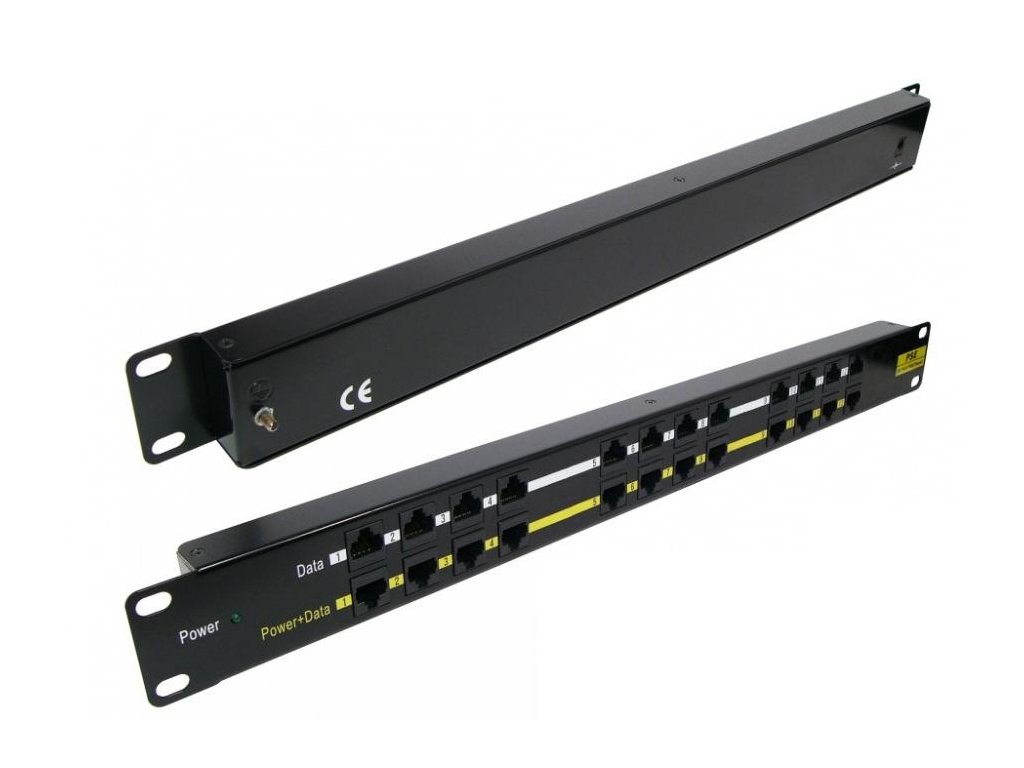

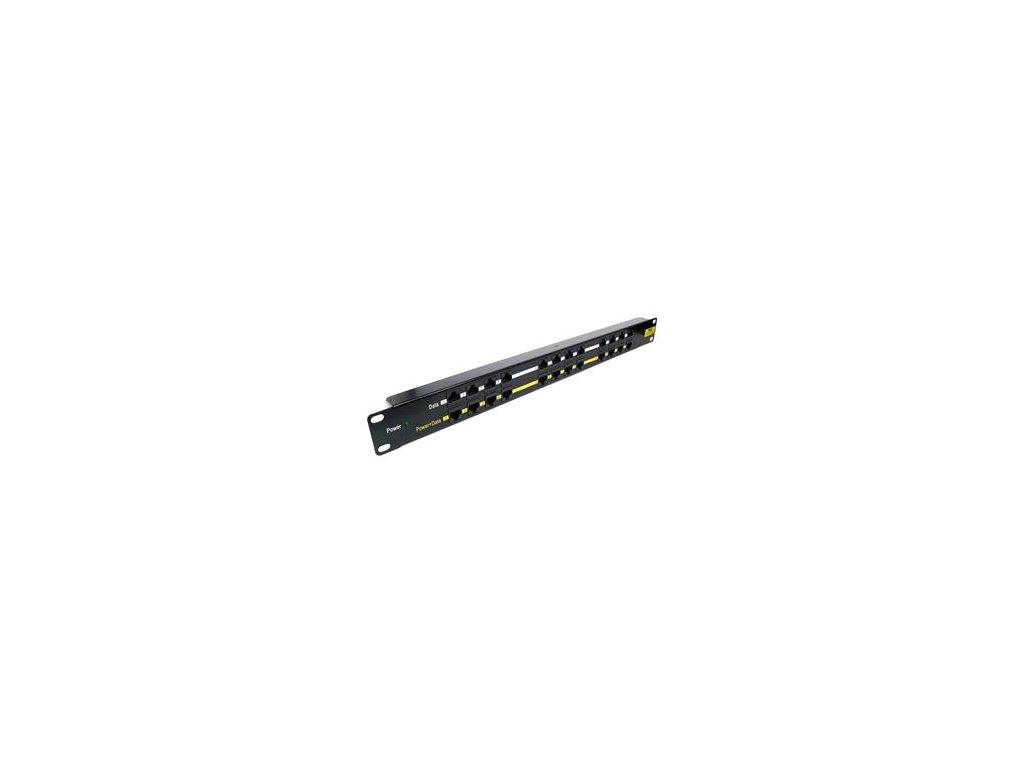

Panel integrující 12 pasivních POE injektorů vhodný pro napájení až dvanácti zařízení v provedení do 19" racku.

Profesionální řešení pro vzdálené napájení většího počtu aktivních prvků s integrovaným extraktorem po UTP kabeláži.

PoE panel je pasivní síťový prvek pracující s kabeláží Cat 5/5e, 6/6e, 7/7e, 8e v rámci deklarovaných přenosových hodnot.

Přidáním tohoto průchozího panelu do rozvaděče získáte napájecí centrum, které jednoduchým způsobem zapojíte mezi stávající switch a patchpanel, který již vede k napájenému zařízení (IP kamera, IP telefon, bezdrátové prvky, apod.)

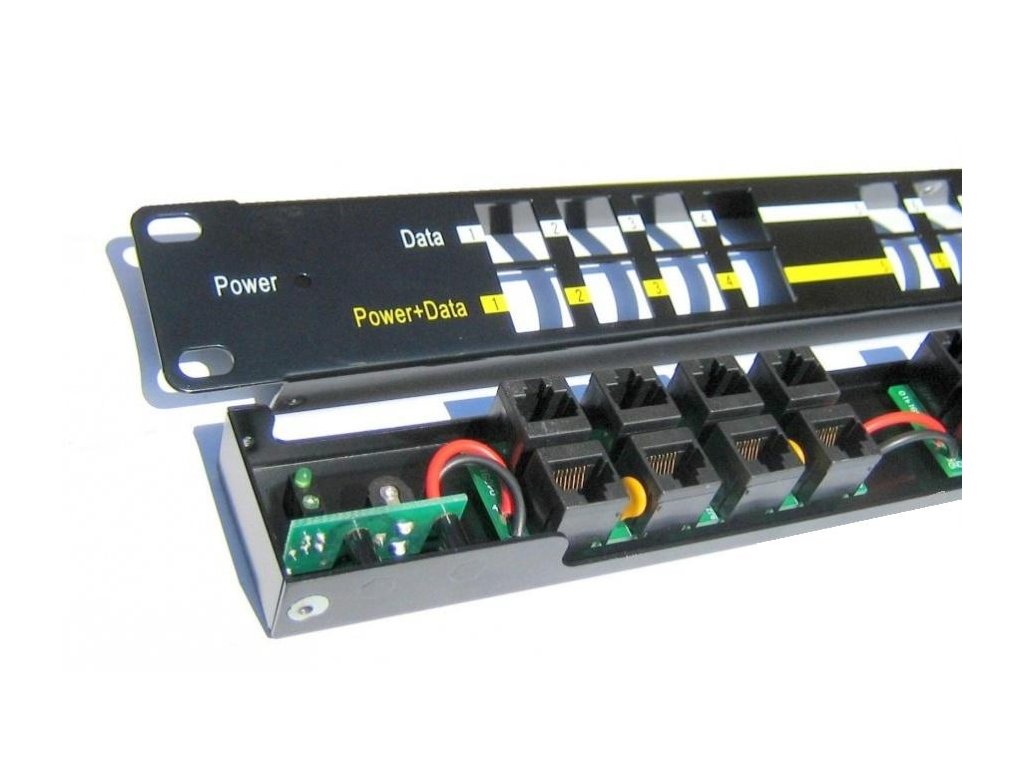

• LED kontrolka pro vizuální monitoring správnosti zapojení polarit:
4/5 (V+),7/8 (V-) - zelená
4/5 (V-),7/8 (V+) - červená

• provedení 19" rack
• zemnící člen vyveden do těla panelu k uzemnění montáží do racku
• vratná pojistka proti zakolísání proudu (OCP ochrana 650mA) na každém portu
• vstup pro napájecí konektor prostřednictvím standardní zdířky 2.1mm


Použití:
Do RJ45 konektorů na jedné straně se připojují ethernetové porty bez napájení (např. switch).
Na opačnou stranu se připojují zařízení využívají napájení po ethernetovém kabelu.
K napájení se využívají dva nepoužité páry ethernetového kabelu.
Napájecí páry: 4,5 (kladný pól) / 7,8 (záporný pól)

Rozhraní:
12x RJ45 konektor pro připojení do LAN (Data)
12x RJ45 konektor pro sloučený výstup (Data+Napájení)

Napájecí rozsah: 24-57V

Napájecí zdroj není součástí dodávky, volbu a výkonové parametry zdroje je třeba optimalizovat dle příslušných odběrů napájených prvků a jejich konfigurace.
Maximální povolené příkonové hodnoty na vstupu do POE panelu:
24V: 190W (8A)
48V: 370W (8A)

TECHNICKÉ SPECIFIKACE:

Maximální povolené vstupní hodnoty: 48V / 155W
Výstup: dle typu a výkonu připojeného napájecího adaptéru
Data páry: 1/2 & 3/6
Napájení páry: 4/5 (+) & 7/8 (-)
OCP ochrana: vratná pojistka RF60 na každém portu (650mA, +15%/-10%)
Data in konektor: pro připojení PC/HUB/Switch
Váha: 0.8Kg
Rozměry: 482.6mm x 44.3mm x 21.8mm
LAN: 10/100Mbps
Normy: TIA/EIA 568 Cat5E, Cat6E
Konektory: RJ-45
Vstup napájení: zdířka pro standardní 2.1mm jack
Provozní teplota: 0~40°C
Skladovací teplota: -40~70°C
Provozní humidita:10%~80% RH
Skladovací Humidita: 5%~90% RH
Certifikace: CE
