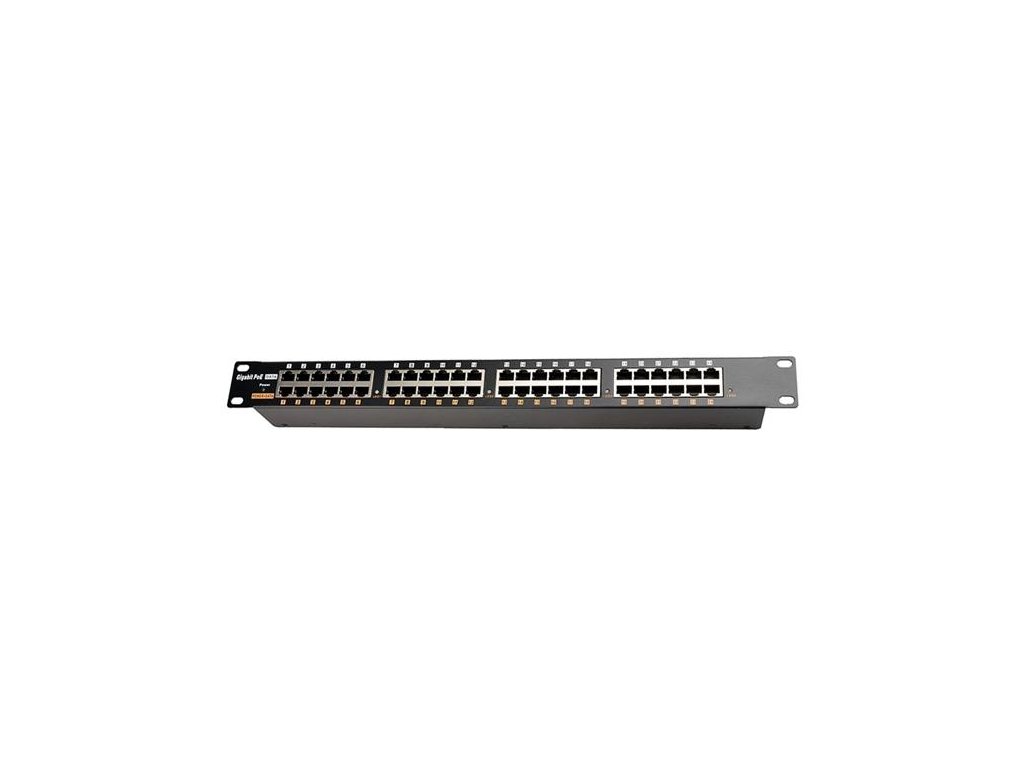

POE-POE-PAN24-GB GB stíněný 24port Poe panel

Podrobný popis

Panel do 19" racku integrující 24 gigabitových stíněných pasivních POE injektorů s napájecím rozsahem 24 - 56V.

Univerzální řešení pro vzdálené napájení většího počtu aktivních prvků s integrovaným extraktorem po UTP kabeláži.

Vratná proudová pojistka do hodnoty 650mA (+/-15%) na každém portu, zemnění vyvedeno do casu.

Třístupňová LED signalizace proudových hodnot na čtyřech skupinách portů:
• 0 - 20mA (bez zátěže)
• 20 - 400mA (zelená led)
• Vyšší než 400mA (červená led)

Přidáním tohoto průchozího panelu do rozvaděče získáte napájecí centrum, které jednoduchým způsobem zapojíte mezi stávající switch a patchpanel, který již vede k napájenému zařízení (IP kamera, IP telefon, bezdrátové prvky, apod.).

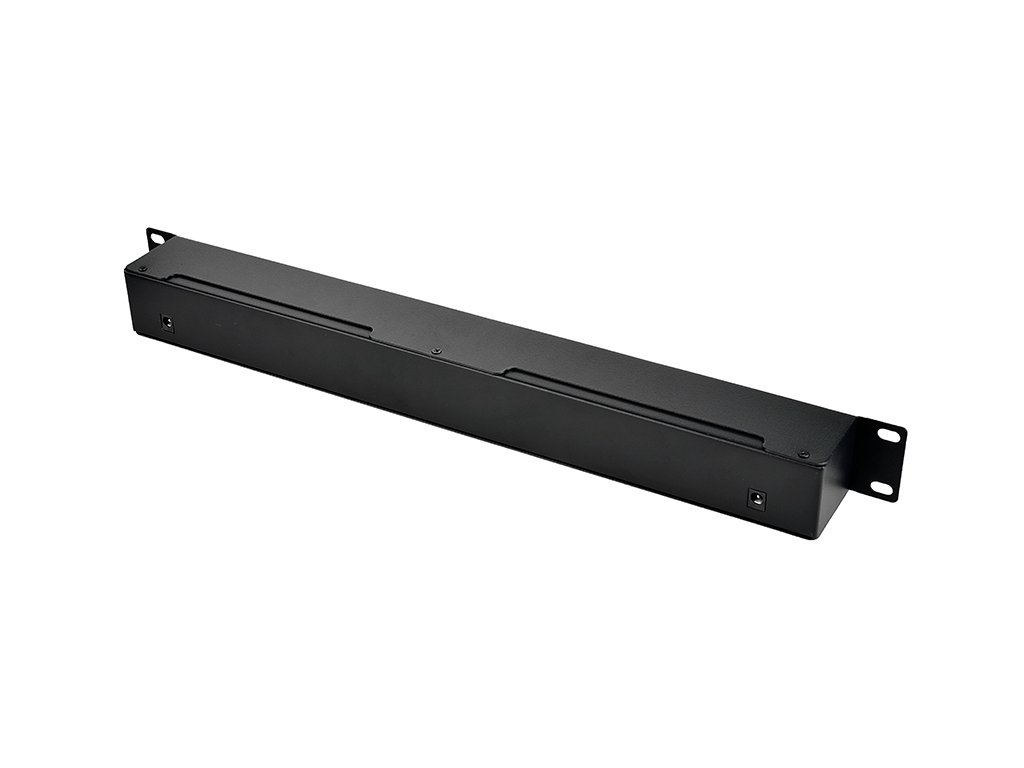

Vstup pro napájení prostřednictvím dvou 2.1mm 60V jacků.
V případě připojení napájecího adaptéru pouze do jednoho z napájecích vstupů, je napájeno všech 24 portů.
V případě připojení napájecích adaptérů do obou napájecích vstupů, jsou z prvního vstupu napájeny porty 1-12, z druhého vstupu porty 13-24.

PoE panel pracuje v režimu B:
Panel je tedy kompatibilní s aktivními prvky s integrovaným POE injektorem využívajícím k napájení piny 4/5+ a 7/8- (jako např. aktivní prvky MIKROTIK, UBIQUITI).
(Nepodporuje napájení aktivních prvků využívajících k napájení piny 1/2- a 3/6+ jako např. IP, kamery, IP telefony, aktivní prvky CISCO apod.)

Napájecí zdroj není součástí dodávky, volbu a výkonové parametry zdroje je třeba optimalizovat dle příslušných odběrů napájených prvků a jejich konfigurace.
Maximální povolené příkonové hodnoty na vstupu do POE panelu:
24V: 576W (24A)
48V: 1152W (24A)

Upozornění:
Nelze kombinovat zapojení Ubiquiti 100Mbps produktů vyžadujících 24V zdroj a produktů vyžadujících 48V zdroj z důvodu rozdílného chování POE portu Ubiquiti zařízení napájených 24V od např. chování portu u produktů MikroTik.

Fukce a vlastnosti:
• 19" provedení
• 24 portů s podporou pasivního PoE
• LED kontrolka pro zjištění funkčního napájecího adaptéru
• Vratná pojistka proti zakolísání proudu (OCP ochrana 650mA) na každém portu
• 2 vstupní napájecí konektory - standardní jack 2.1/5.5mm
• Vstupní napětí 24-56V, maximální výkon 150W
• Max. výstupní proud na portu 30W


Technické specifikace
• Input: 24-56V/ 150W (2x 2.1 60V power jack)
• Data: 1/2 & 3/6 & 4/5 & 7/8
• Power: A) 1/2- & 3/6+ B) 4/5+ & 7/8-
• Weight: 1.4Kg
• Dimensions: 482.6mm×44.3mm×52mm
• Ethernet: TIA/EIA 568 Cat5E, Cat6E
• Standards: passive PoE
• Data rate: 10/100/1000Mbps
• Connectors: 24x shielded GB RJ-45
• Operating Temperature: 0°C ~ 50°C
• Storage Temperature: -40°C ~ +70°C
• Operating Humidity: 10% ~ 80%RH
• Storage Humidity: 5% ~ 90%RH
