W-Star Tester WSNF468PF, tester POE napájení dle 802.3af

Podrobný popis

Tester POE napájení podle normy 802.3af, testuje utp kabely.
Kombinovaný tester UTP kabelů, telefonních kabelů a kabelů s POE napájením.

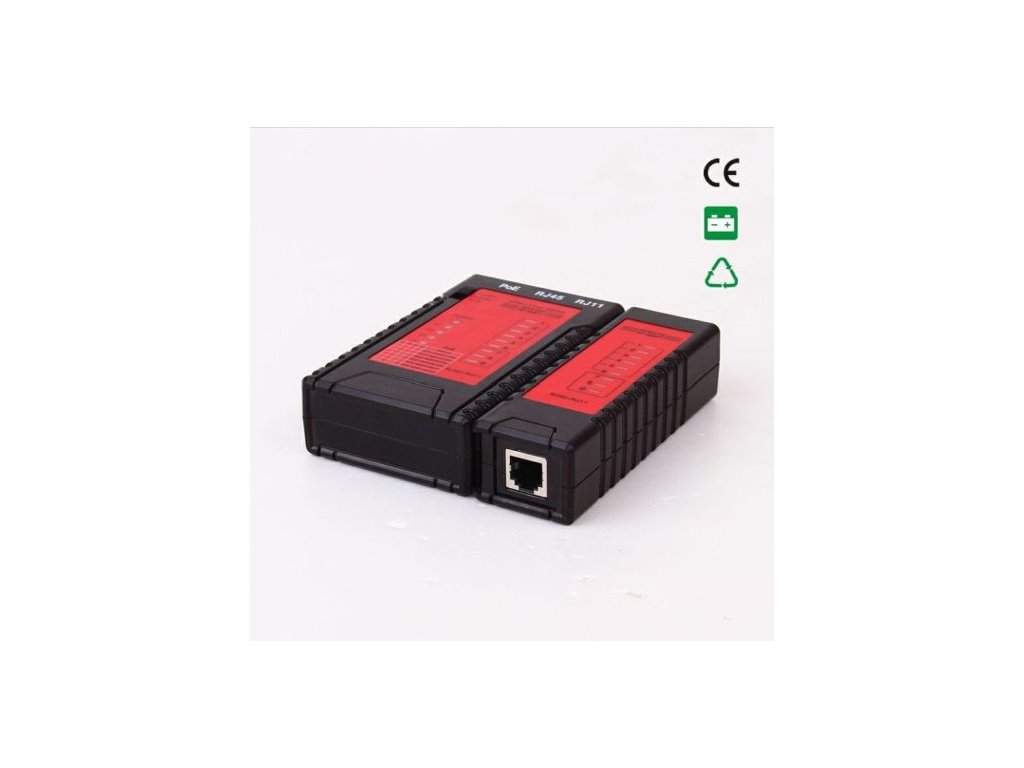

Tester se skládá ze dvou částí – generátoru a vzdálené jednotky.
Generátor odesílá testovací signál do vzdálené jednotky a zobrazí se pomocí LED stav jednotlivých vodičů.
Testovaný kabel UTP(konektor RJ45) nebo telefonní(konektor RJ11/12) se připojí do daného portu na generátoru a druhý konec kabelu se připojí do stejného typu portu na vzdálené jednotce.
Tester se zapne na generující jednotce přepínačem do polohy ON nebo S(pomalejší test).
V případě testování UTP kabelu blikají LED u ubou jednotek ve stejném pořadí 1 až 8.
V případě, že se některá z LED diod nerozsvítí jedná se o chybu, např. může být špatně nakrimpovaný konektor nebo může být UTP kabel porušený. Pokud svítí více LED najednou, došlo ke zkratu mezi žílama.
Při testování telefonního kabelu je postup shodný jako u UTP kabelu s rozdílem, že se jedná o 4žilový kabel.
